Bắt bệnh lỗi nhóm sc5 máy photo ricoh

CÁCH XỬ LÝ NHÓM MÃ LỖI SC ĐẦU 5 VỚI MÁY PHOTO RICOH

Hôm nay, Mr Hợp – Thợ sửa máy photocopy tại Photo Phương Nam xin chia sẻ với bạn nguyên nhân và cách xử lý lỗi sc nhóm 5 với máy photo ricoh 7502/6500, tài liệu này được dịch từ cuốn “ D081/D082 SERVICE MANUAL “. Chi tiết  mời bạn xem tại nội dung này nhé.

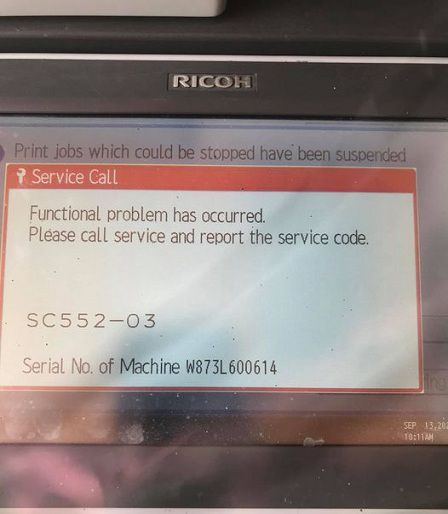

SỬA MÁY PHOTO RICOH

HỆ THỐNG BẢNG MÃ LỖI NHÓM SC 5 VÀ CÁCH SỬA MÁY PHOTOCOPY RICOH

Nhóm SC

Diễn giải mã lỗi –hiện tượng

Nguyên nhân - Cách xử lý

SC503/SC504

Khay 1;2 lỗi nguồn cấp dữ liệu

Hiện tượng:

-Cảm biến thang máy không được kích hoạt trong vòng 10 giây sau khi động cơ nâng khay

bắt đầu nâng tấm đáy.

-Khi khay hạ thấp, cảm biến nâng khay không tắt trong vòng 1,5 giây

Cần kiểm tra:

-Động cơ thang máy bị lỗi hoặc bị ngắt kết nối >>> thay motor nâng khay

- Giấy hoặc vật cản khác bị kẹt giữa khay và động cơ >>> Kiểm tra và gỡ giấy kẹt

-Bộ điện từ nhận ngắt kết nối hoặc bị chặn bởi chướng ngại vật

SC505

Tandem khay phía sau hàng rào lỗi động cơ.

Hiện tượng: Cảm biến trở lại không bật trong vòng 10 giây. sau hàng rào phía sau động cơ bật.

Cảm biến HP không bật trong 10 giây. sau động cơ hàng rào phía sau bật lên.

Cảm biến HP và cảm biến quay trở lại bật cùng lúc

-Động cơ hàng rào phía sau bị lỗi hoặc kết nối kém

- Giấy hoặc chướng ngại vật khác cản trở hoạt động của cảm biến

- Giấy hoặc vật cản khác bị kẹt giữa khay và động cơ

- Quá tải cơ động cơ do tắc nghẽn

-  Cảm biến trở lại hoặc cảm biến HP bị lỗi hoặc bị bẩn

>>> kiểm tra chi tiết các thứ tự lỗi trên để tìm chính xác nguyên nhân xử lý.

SC510

-Khi tấm dưới được nâng lên, cảm biến giới hạn trên không hoạt động trong 30 giây.

- Khi tấm đáy được hạ xuống, cảm biến giới hạn dưới không hoạt động trong 30 giây.

- Sau khi bắt đầu nâng, cảm biến giới hạn trên không bật trước khi

bật công tắc điện từ pick-up.

-Cảm biến cuối giấy bật trong khi nâng và cảm biến giới hạn trên

không bật trong 2,5 giây và một thông báo nhắc người dùng đặt lại giấy

-Khay nâng động cơ khai thác, bị ngắt kết nối, lỏng lẻo hoặc bị lỗi

-Động cơ nâng khay bị lỗi

- Cảm biến thang máy bị lỗi hoặc bị ngắt kết nối

- Bộ điện từ nhận hàng bị lỗi hoặc bị ngắt kết nối

- Cảm biến cuối giấy bị lỗi

SC515/SC516

Duplex Jogger động cơ lỗi 1;2

Bộ cảm biến HP không dừng hoạt động ngay cả khi động cơ đã đạt 153,5 mm.

Jogger hàng rào động cơ bị lỗi hoặc kết nối kém

-Giấy hoặc chướng ngại vật khác cản trở hoạt động của cảm biến hoặc

động cơ

-Cảm biến trở lại hoặc cảm biến HP bị lỗi, bẩn hoặc bị ngắt kết nối

-Giấy hoặc chướng ngại vật khác có cơ chế bị kẹt

- Đầu nối cảm biến HP bị ngắt kết nối hoặc bị lỗi

- Cảm biến HP bị lỗi

SC517/SC518

Báo lỗi quạt

Quạt phía trước và sau không hoạt động bình thường

Dây nịt quạt bị ngắt kết nối hoặc bị hỏng

-Quạt bị tắc do vật cản

- Quạt bị hư hỏng, bị lỗi

-SC530

- SC531

- SC532

- SC533

- SC534

- SC535/SC570

- SC536 > SC539

-Lỗi quạt thoát đơn vị cầu chì

- Lỗi quạt nóng chảy: Mặt trước

- Hộp điều khiển lỗi quạt

-Lỗi quạt hút đơn vị cầu chì

- Lỗi quạt đơn vị hai mặt

- Lỗi quạt hút

- Lỗi bộ phận intake Y, K, M, C

Dây nịt quạt bị ngắt kết nối hoặc bị hỏng

- Quạt bị tắc do vật cản

- Quạt bị hư

Kiểm tra hoạt động của hệ thống quạt làm mát ở máy. Vệ sinh và thay thế bộ phận lỗi để khắc phục

SC540

-Lỗi động cơ chảy / thoát

Hoạt động động cơ được phát hiện bất thường khi bật nguồn

Kiểm tra bên trong bộ nung chảy xem có vật cản nào không

- Khai thác động cơ lỏng lẻo, bị hỏng, bị lỗi

- Động cơ hoặc bảng điều khiển của nó bị lỗi

SC571/SC572

Lỗi quạt hút ozone (FC) (K)

-Quạt của hộp lọc ozone ở giữa hoạt động không chính xác

- Quạt của hộp lọc ozone bên dưới hoạt động không chính xác

Quạt khai thác lỏng lẻo, bị hỏng, bị lỗi

- Quá tải quạt do vật cản

- Động cơ quạt bị lỗi

SC574

Y lỗi điện trở nhiệt

Nhiệt điện trở gần PCU Y có bị đoản mạch hay không hoạt động chính xác

Khai thác lỏng lẻo, bị hỏng, bị lỗi

Hoặc Thermistor bị lỗi

SC585

Lỗi cảm biến phát hiện nguồn cấp dữ liệu kép

Giá trị đầu ra ADC của đèn LED cảm biến nguồn cấp đôi không nằm trong phạm vi (2 đến 250).

Các cảm biến được bao phủ bởi bụi giấy hoặc các chất khác và yêu cầu

làm sạch

-Kết nối khai thác cảm biến lỏng lẻo, bị hỏng, bị lỗi

- Có vật cản giữa cặp cảm biến phát / nhận.

- Cảm biến bị lỗi

SC599

-Lỗi động cơ thang máy khay 1

Đã phát hiện lỗi trong hoạt động của mô tơ thang máy cho Khay 1 (song song cái mâm)

Động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi

- Quá tải động cơ do vật cản

- Động cơ bị lỗi



>>> Xem thêm: SỬA MÁY PHOTO RICOH NHÓM MÃ LỖI SC 1 ĐẾN 4

Lời kết sau khi chia sẻ tài liệu sửa máy ricoh tại nhà

Nếu bạn là kỹ thuật hoặc người làm dịch vụ máy photo, thông tin này là một tài liệu vô cùng quan trọng để bạn xử lý chính xác lỗi máy photo ricoh gặp phải. Còn nếu bạn là người dùng văn phòng, hãy dựa vào đây để kiểm tra và giám sát quá trình xử lý.

SỬA MÁY PHOTO TẠI HÀ NỘI

Để xử lý chính xác, dứt điểm lỗi máy photo đang gặp phải, bạn cần yếu tố "kinh nghiệm - vật tư để thử và thay đồ'. Vì vậy, hãy chọn đơn vị sửa máy photocopy giàu kinh nghiệm, bạn sẽ được kỹ thuật đến tại nhà xử lý hết mọi vấn đề máy gặp phải. Photo Phương Nam với kinh nghiệm 10 năm, chúng tôi cam kết cung cấp dịch vụ sửa máy photo – đổ mực máy photo Ricoh, Fuji Xerox, Canon, Toshiba, …, tốt nhất hiện nay. Liên hệ trực tiếp Mr Hợp 0988 168 647, để được hỗ trợ kỹ thuật và đến tại nhà sửa máy.

>>> xem chi tiết tại bài: NHẬN SỬA MÁY PHOTOCOPY RICOH TẠI HÀ NỘI
